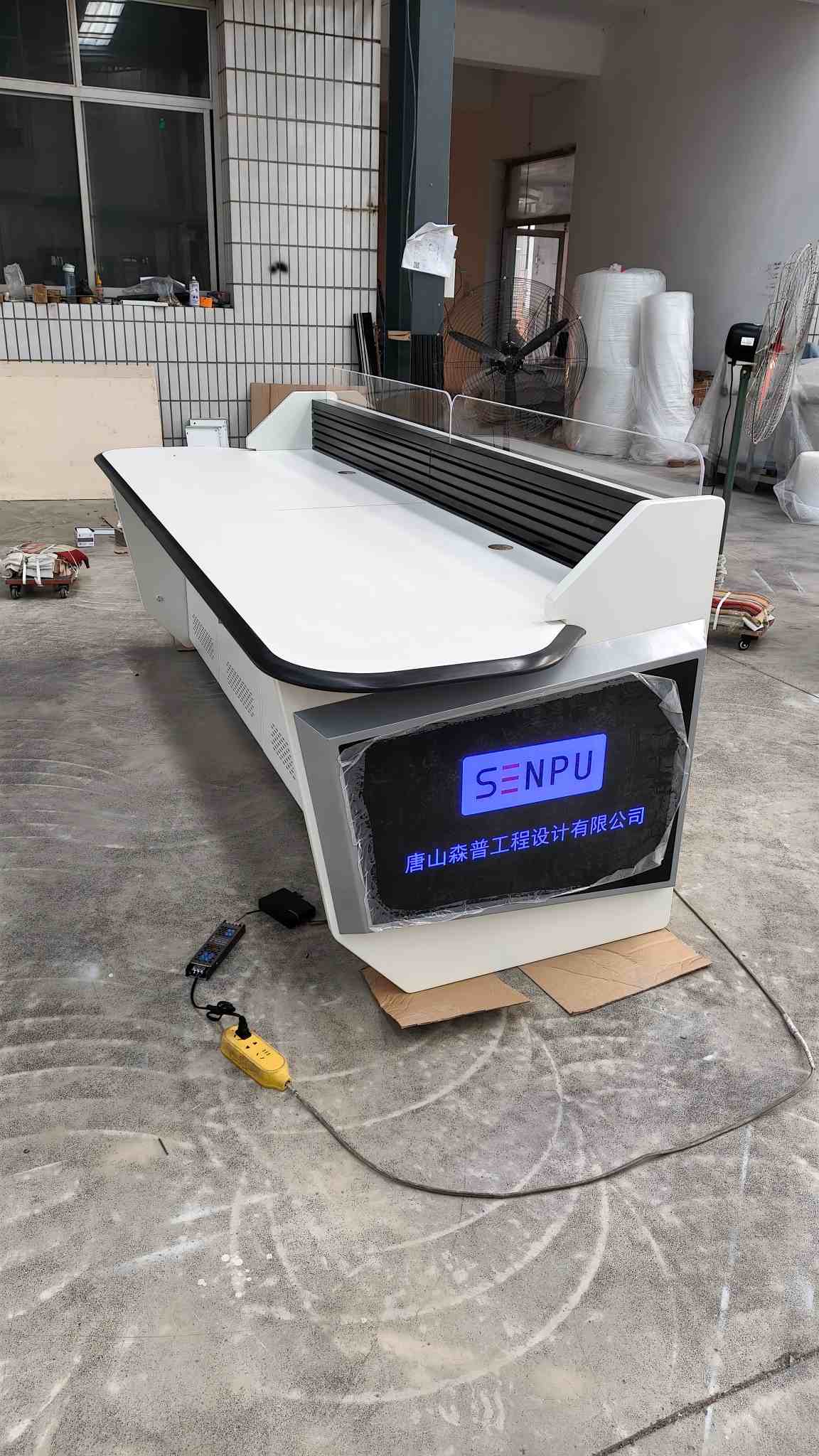

Power Dispatching Console

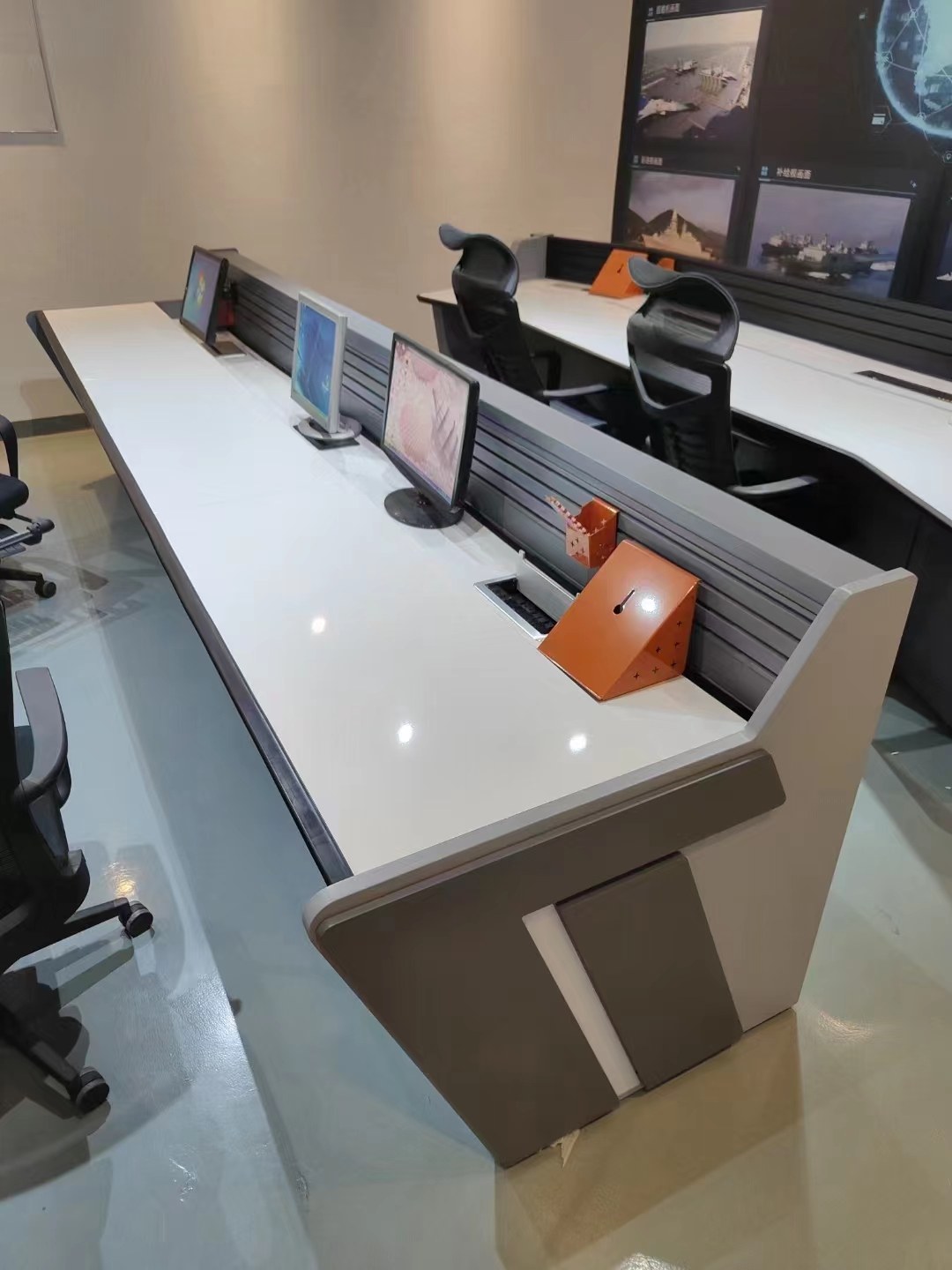

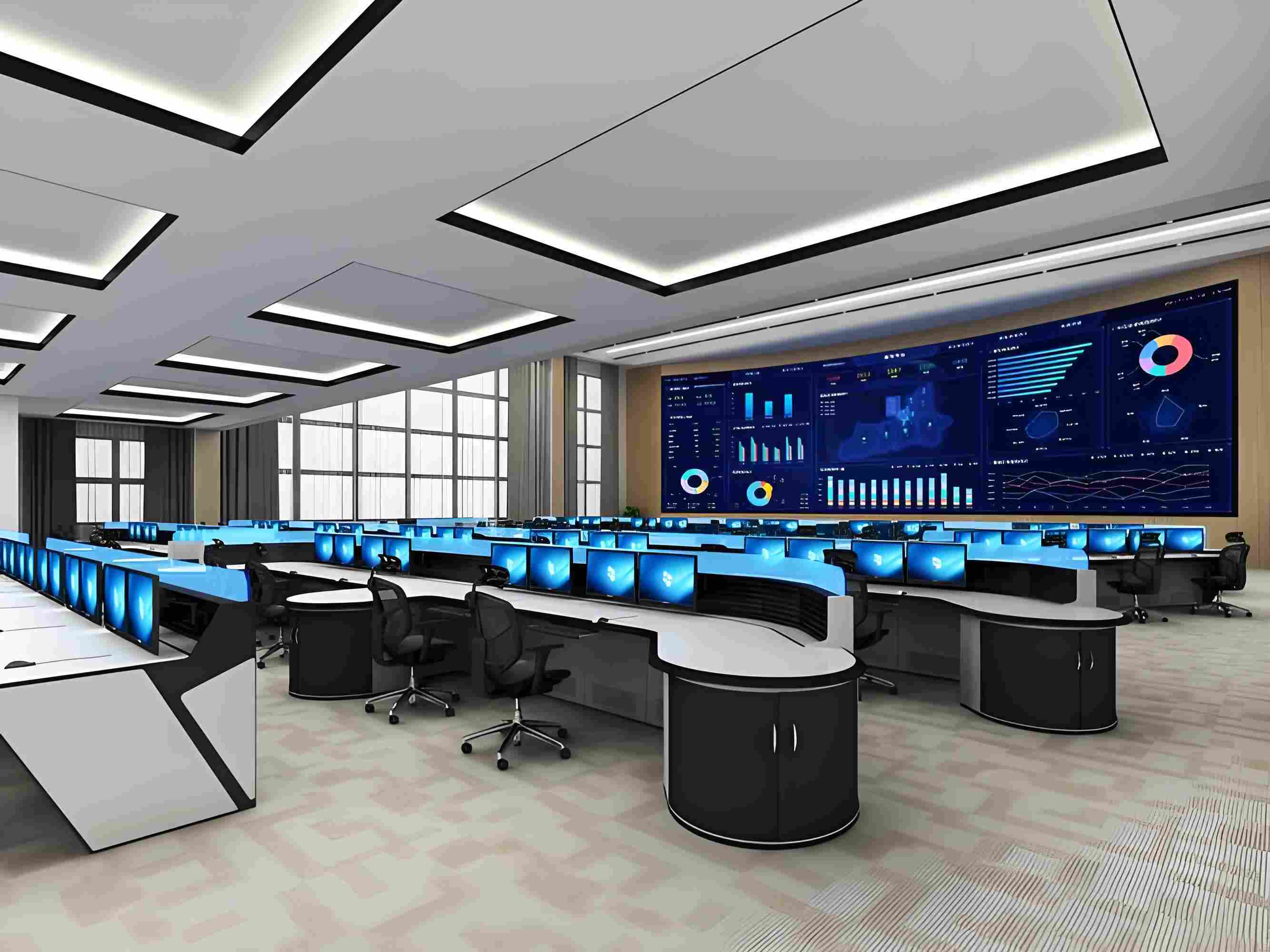

A Kínából származó Power Dispatching Console A TEMERY, más néven hálózatvezérlő munkaállomás vagy energiafelügyeleti asztal, egy dedikált ember-gép interakciós terminál energiaszabályozási környezetekhez. A hagyományos asztaloktól eltérően szigorúan megfelel az energiaipari biztonsági szabványoknak, az EMC-követelményeknek és a 24 órás üzemelési előírásoknak, amelyeket széles körben alkalmaznak a tartományi/önkormányzati diszpécserközpontokban, elosztó-felügyeleti helyiségekben, hő-/vízerőművekben és szél-napenergia-ellenőrző helyiségekben.

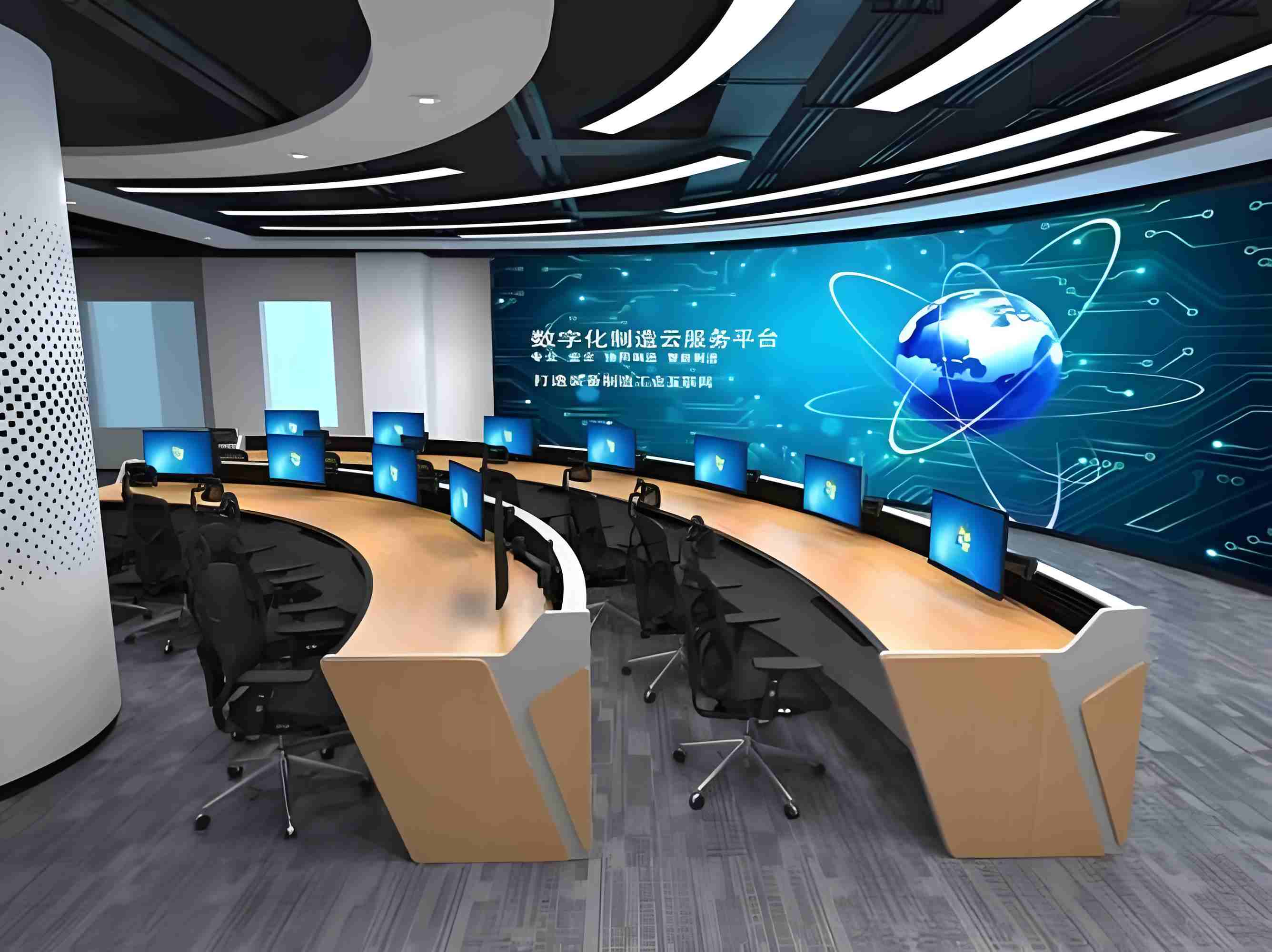

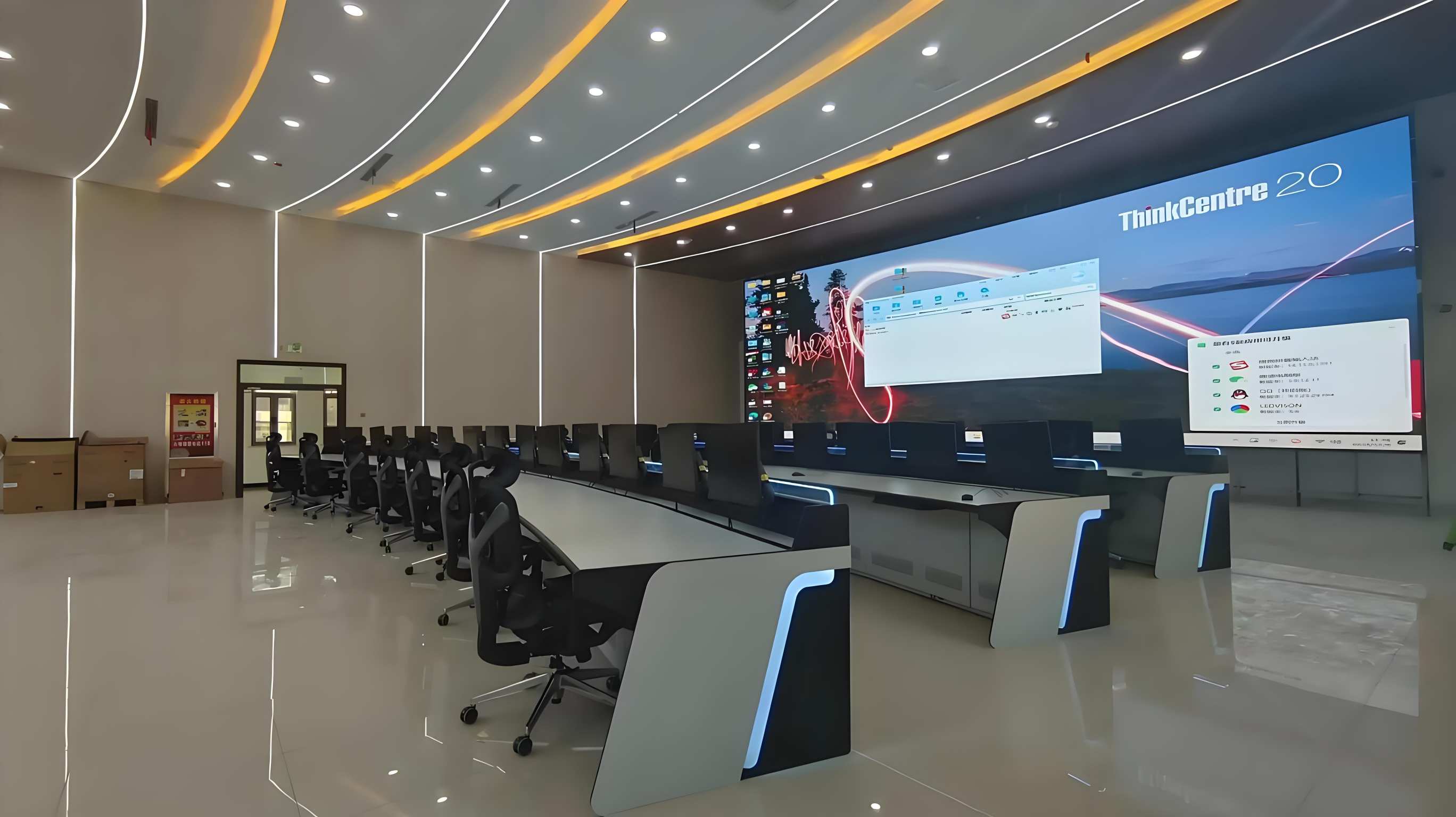

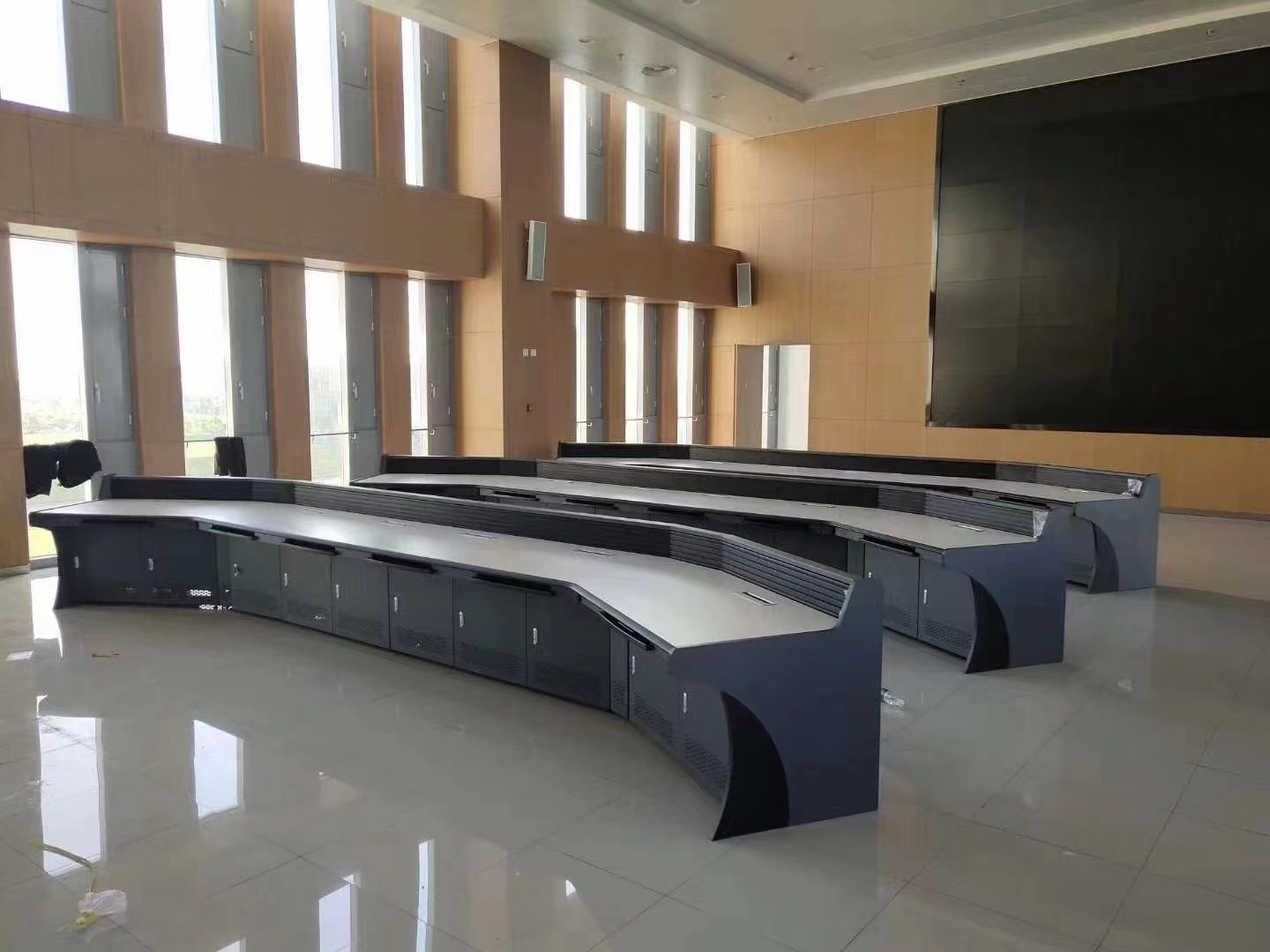

Modulárisan összeszerelt szerkezettel rendelkezik, amely támogatja az egyenes vonalú, ív alakú, U alakú és egyéb csarnokelrendezési terveket. Minden munkapozíciója önállóan konfigurálható többmonitoros tartórendszerrel, rejtett kábelvezetéssel, berendezéstároló fülkével és földelésvédelemmel. Lehetővé teszi a projekt méretarányának és a kiszállítási műveleti követelményeknek megfelelő testreszabott konfigurációt.

1. Fő keret

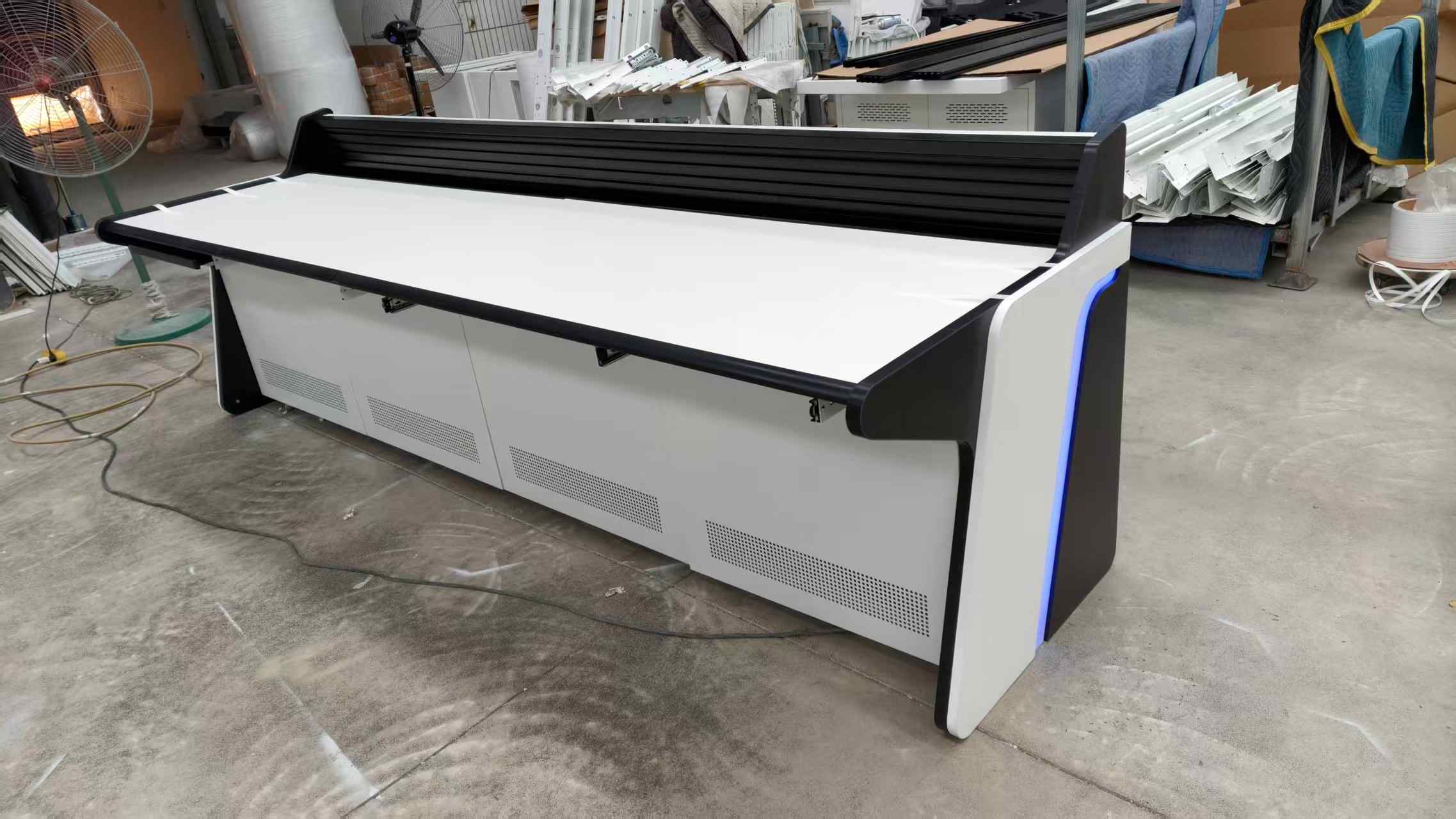

A Power Dispatching Console kerete kiváló minőségű SPCC hidegen hengerelt acéllemezből készül, vastagsága 1,5 mm és 2,0 mm között van. A teljes keret savas pácoláson, foszfátozáson, zsírtalanításon és magas hőmérsékletű elektrosztatikus permetezésen esik át a rozsdaállóság, a korrózióállóság, a nedvességállóság és a deformációállóság biztosítása érdekében. Minden hegesztési pozíció simán, éles szélek nélkül polírozott.

A csúcskategóriás változata 6063-T5 ipari alumíniumötvözet gerendaszerkezettel rendelkezik, ami nagyobb általános stabilitást, könnyebb súlyt és erősebb teherbírást biztosít. A merev keret hosszan tartó, több képernyős nagy terhelést képes elviselni rázkódás vagy deformáció nélkül, teljes mértékben alkalmazkodik a hosszú távú, megszakítás nélküli ipari felügyeleti munkához.

2. Antisztatikus munkalap

A munkalap importált HPL kompakt antisztatikus laminátumot használ, amely egy speciális anyag az áramellátáshoz és a számítógéptermi vezérlőberendezésekhez. A felületi ellenállás stabilan 10⁶Ω és 10⁹Ω között van szabályozva, hatékonyan szabadítja fel az elektronikus berendezések hosszú távú működése során keletkező statikus elektromosságot, és védi a precíziós ipari vezérlőegységeket, a kommunikációs berendezéseket és a felügyeleti terminálokat.

A munkalapja tűzálló, magas hőmérsékletnek, karc- és ütésálló. A kopásálló minőség megfelel a hosszú távú, nagyfrekvenciás billentyűzet és egér működési követelményeinek, nem fakul, nem hámlik és nem repedezik több éves használat után.

3. Erős és gyengeáramú leválasztó vezetékrendszer

Dupla független csatornaszerkezettel van felszerelve az erős áram és a gyenge áram érdekében. A termék közepén egy fém szigetelőlemez van elhelyezve, amely teljesen elválasztja a tápvezetékeket és a jelvezetékeket, elkerülve az elektromágneses áthallást, a képernyő villogását, a jel késleltetését és az áraminterferencia okozta adatcsomag-vesztést.

Ennek minden állomásához külön vezetékfuratok, huzalhornyok és alsó vezetékcsatornák vannak fenntartva. A rajta lévő összes vezeték rejtett és rendezett, ami megkönnyíti a későbbi berendezések karbantartását, vezetékcseréjét és rendszerfrissítését. A teljes Power Dispatching Console szabványos földelési csatlakozókkal van felszerelve a biztonságos ekvipotenciálvédelem érdekében, és megfelel az energiaipari biztonsági szabványoknak.

4. Többképernyős tartókonzol rendszer

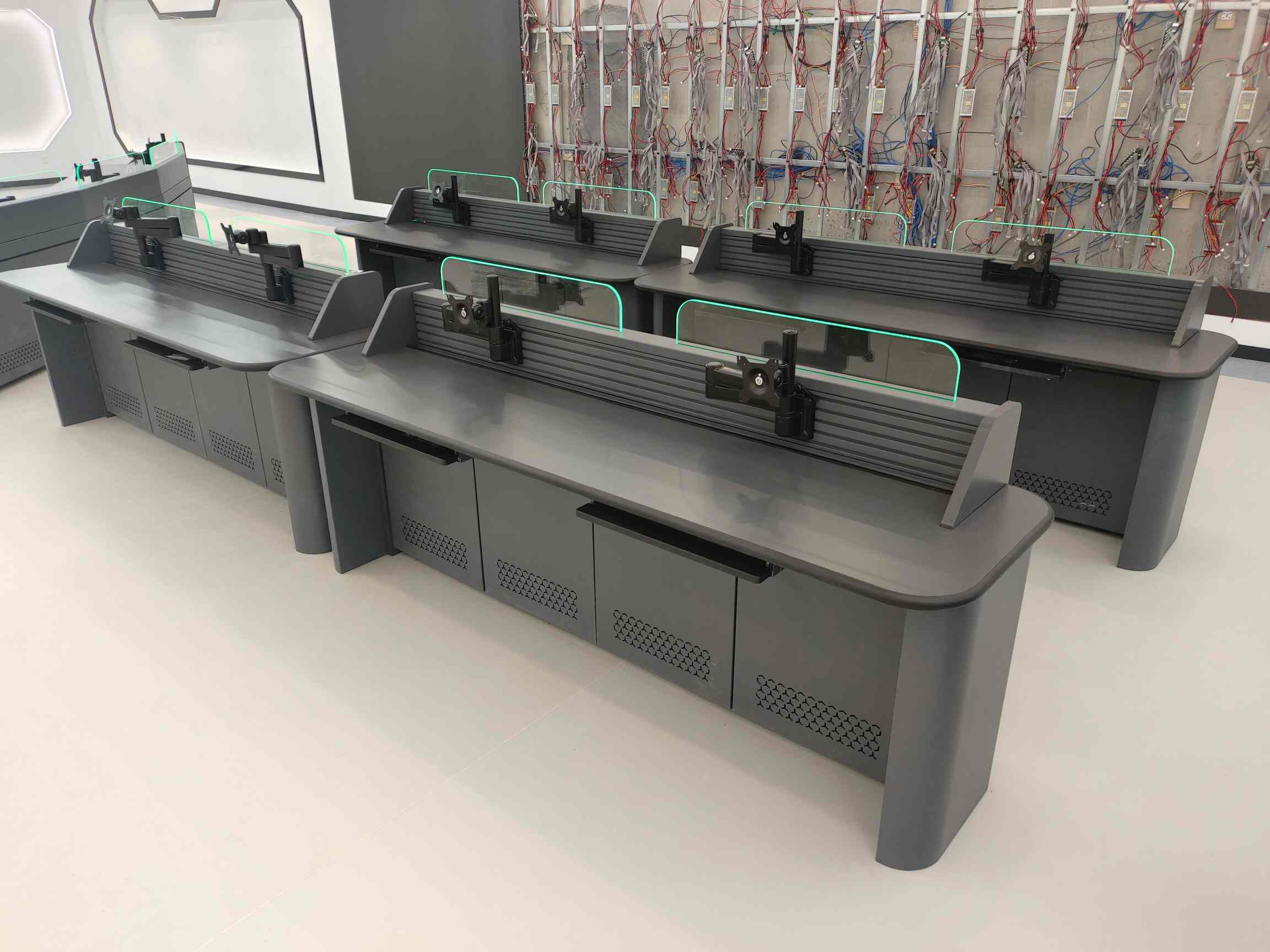

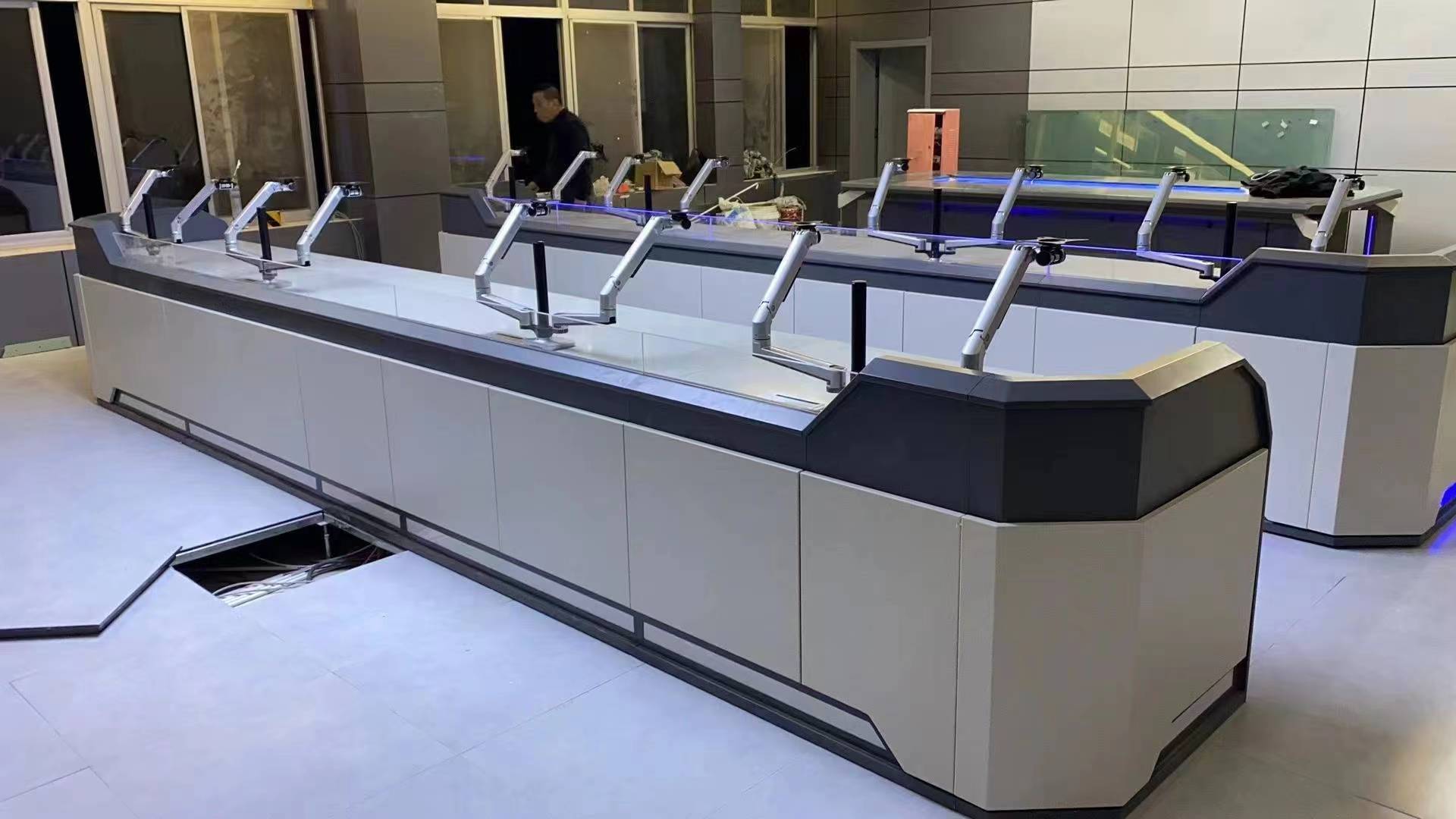

A hátsó része beépített vastagított monitorrögzítővel van felszerelve, amely állomásonként 2-6 monitor szállítására képes. A konzol erős teherbírású, megerősített acélszerkezettel, állítható fel-le és bal-jobb szöggel, valamint rugalmas képernyőelrendezéssel rendelkezik.

A konzol alkalmas hálózati diagramok megjelenítésére, adatgörbék küldésére, a berendezés működési állapotára, valós idejű monitorozási videókra és több rendszerű szinkron megjelenítési követelményekre. A konzol stabil marad, rázkódás nélkül a hosszú távú működés során, így tiszta és stabil monitorképet biztosít.

5. Ergonomikus humanizált tervezés

A munkalap mikro dőlésszögű, ergonomikus kialakítást kapott, hogy optimalizálja a kezelő látószögét és csökkentse a szem fáradását. Rejtett, visszahúzható billentyűzettálcával és sima csúszósínnel van felszerelve, így helyet takarít meg, és gondoskodik a tiszta asztalról.

A Power Dispatching Console opcionális, elektromosan állítható magasságú funkciót kínál, amely támogatja az ülő és álló munkavégzést, hatékonyan javítva a diszpécserek hosszú távú szolgálati kényelmét. Az általános ívletörés megakadályozza az ütközési sérüléseket, teljes mértékben megfelel az ipari vezérlőtermek biztonsági és humanizált tervezési szabványainak.

6. Moduláris bővítési struktúra

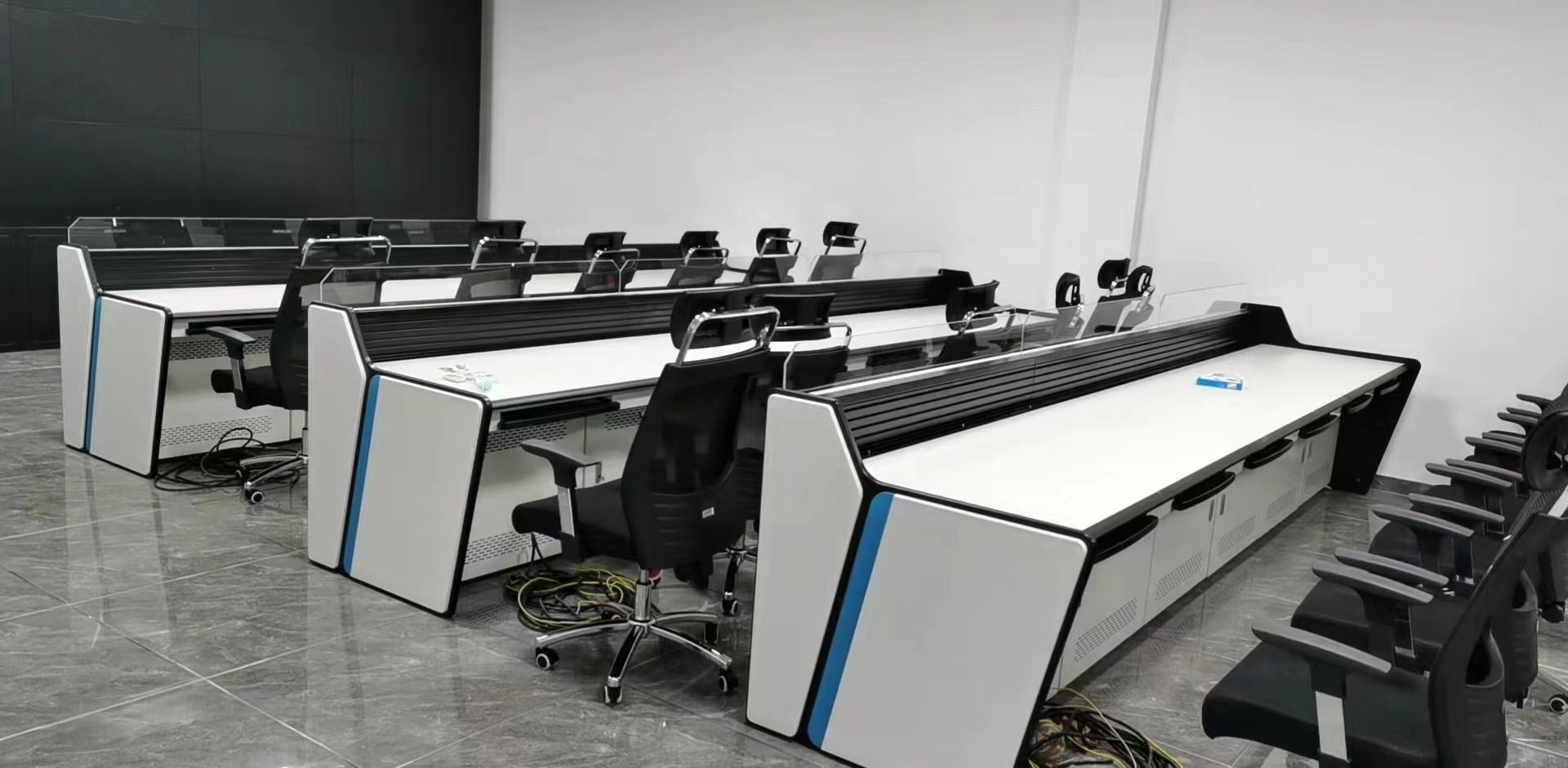

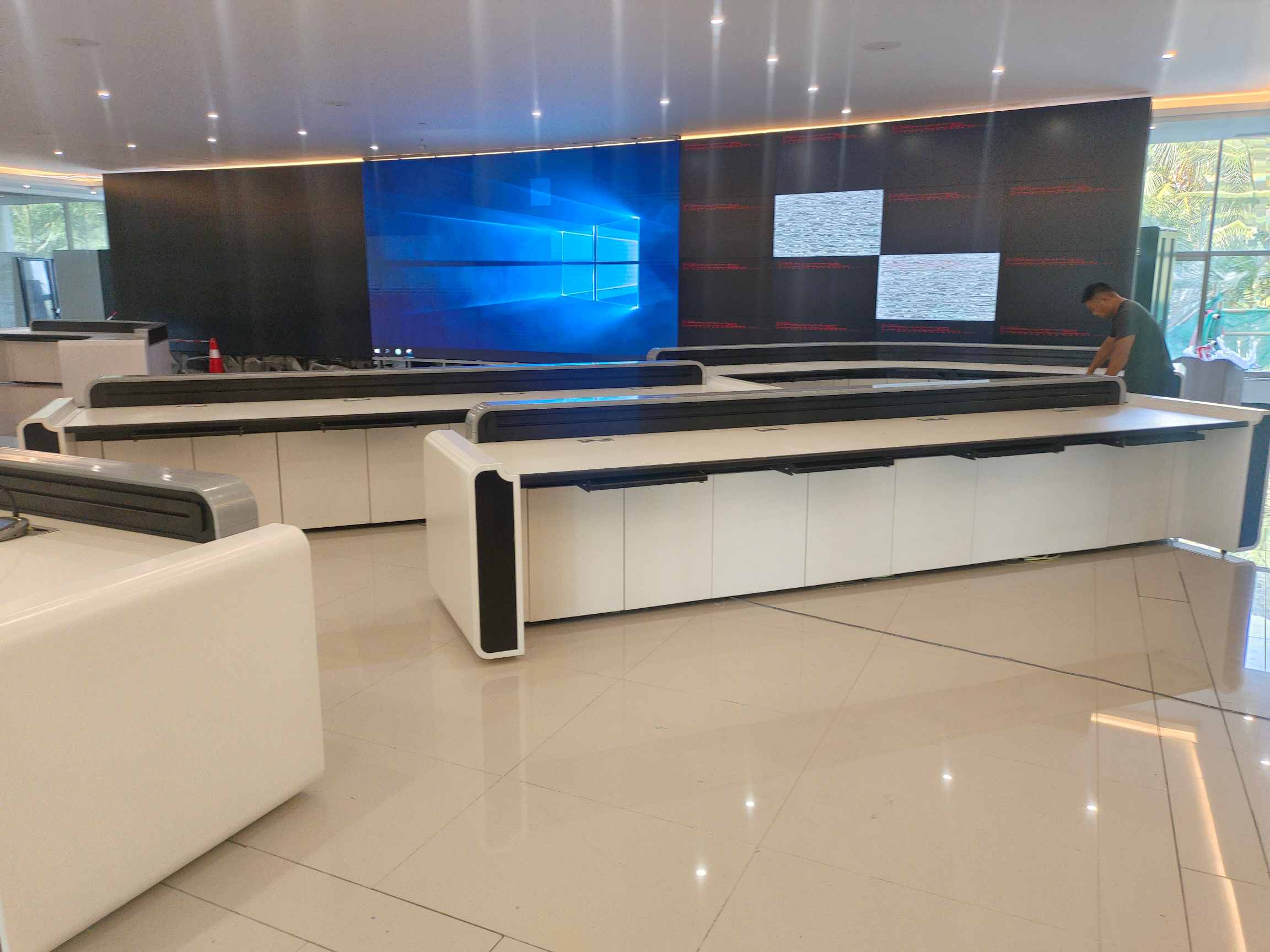

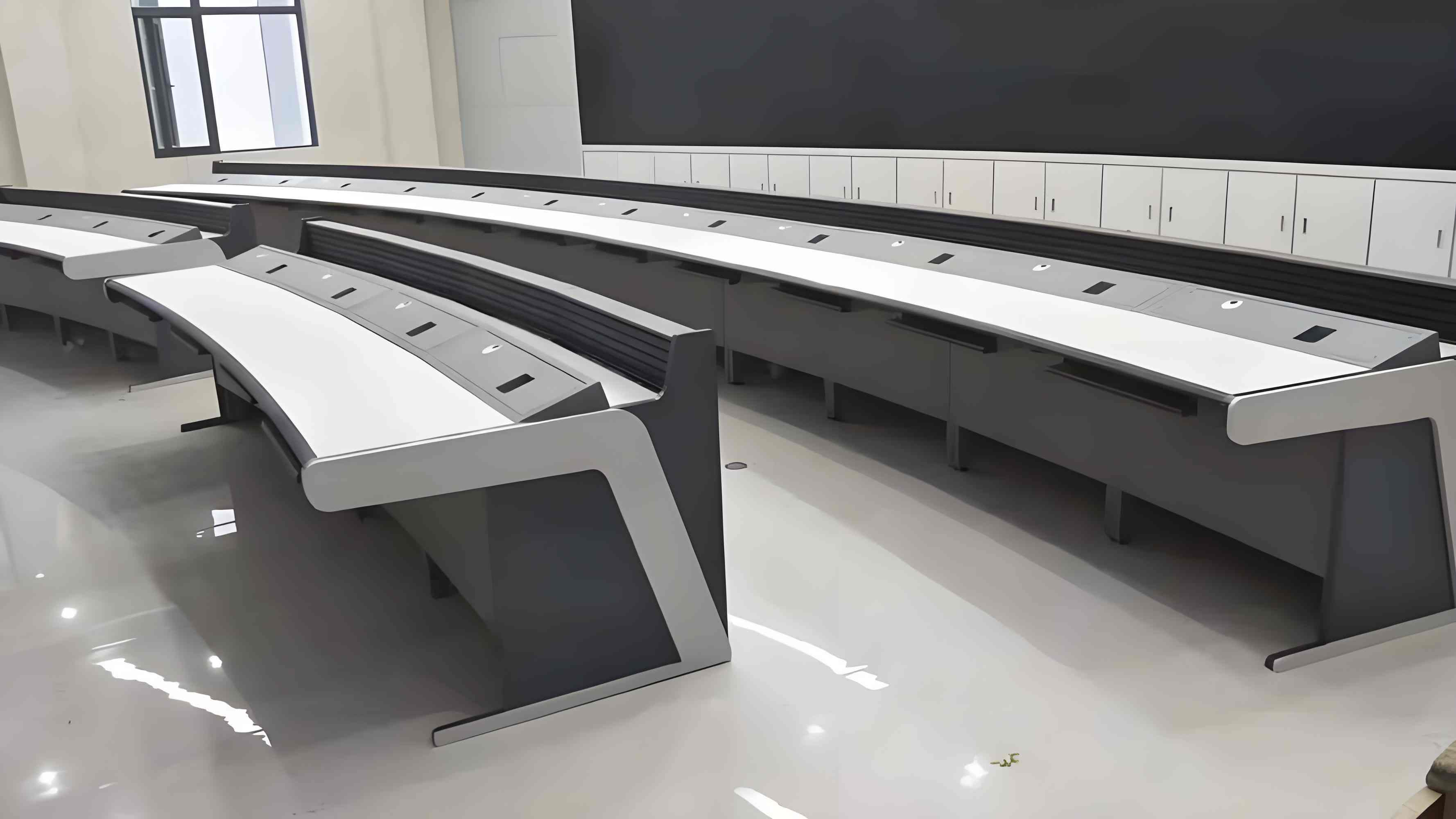

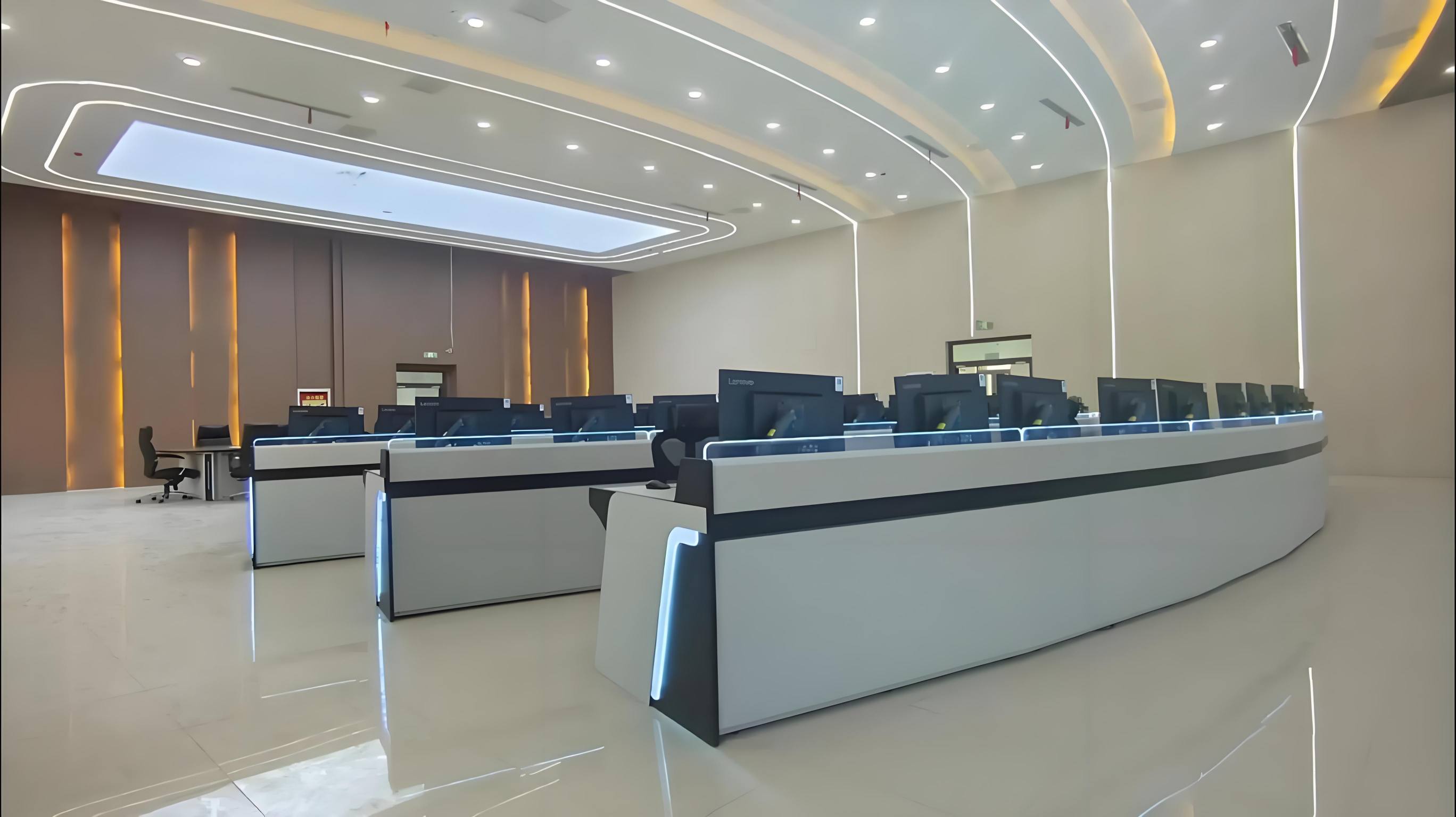

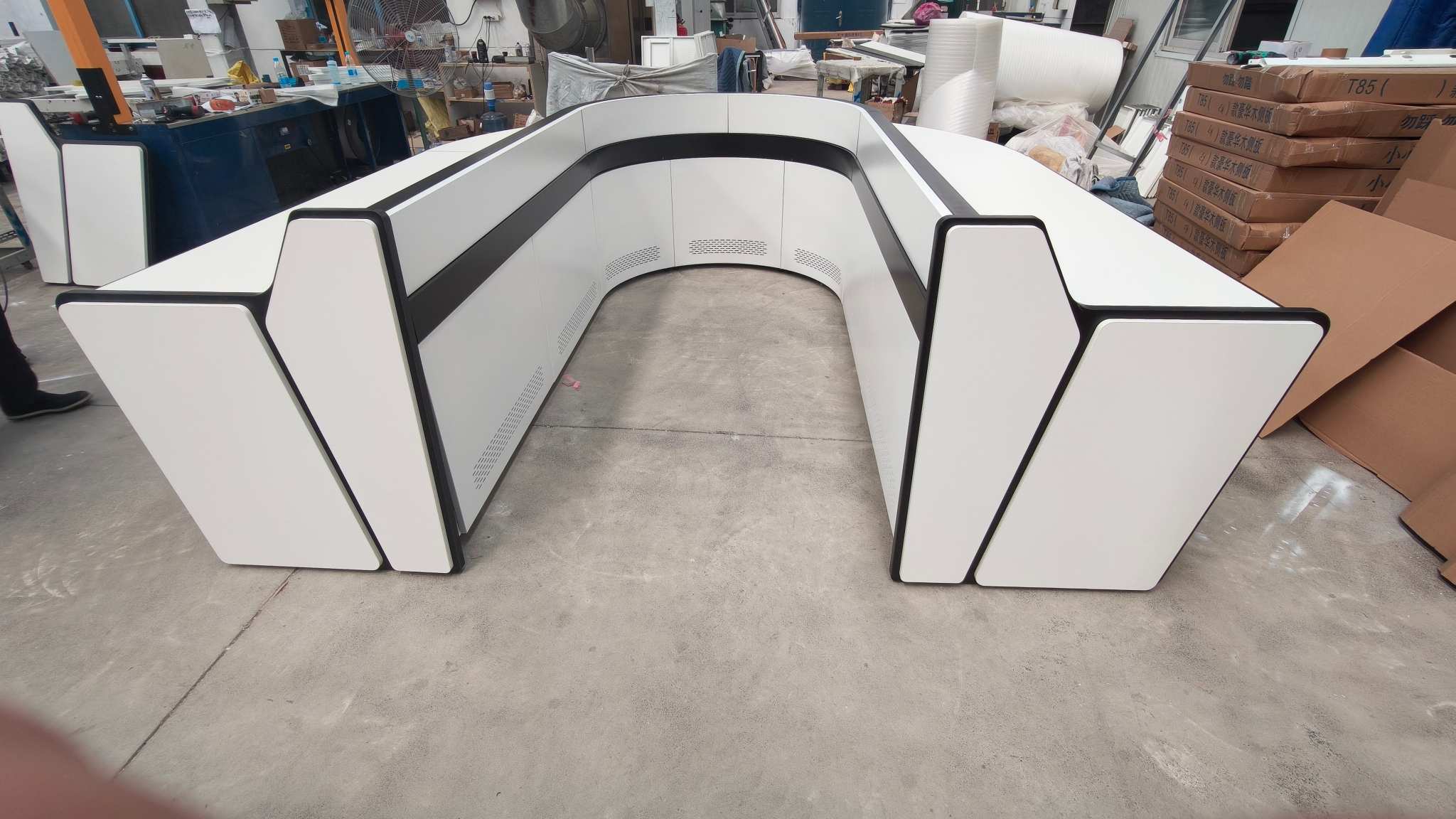

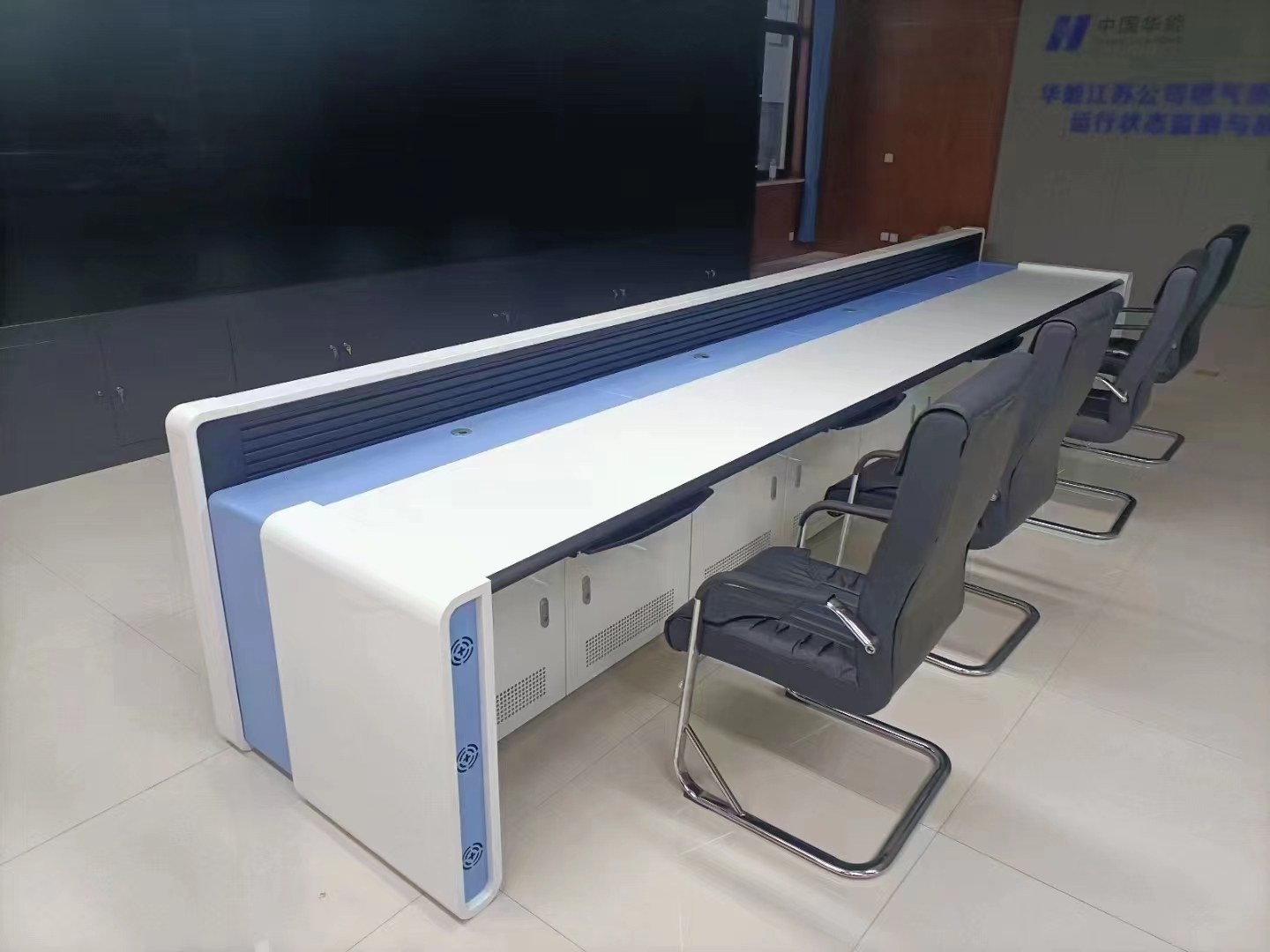

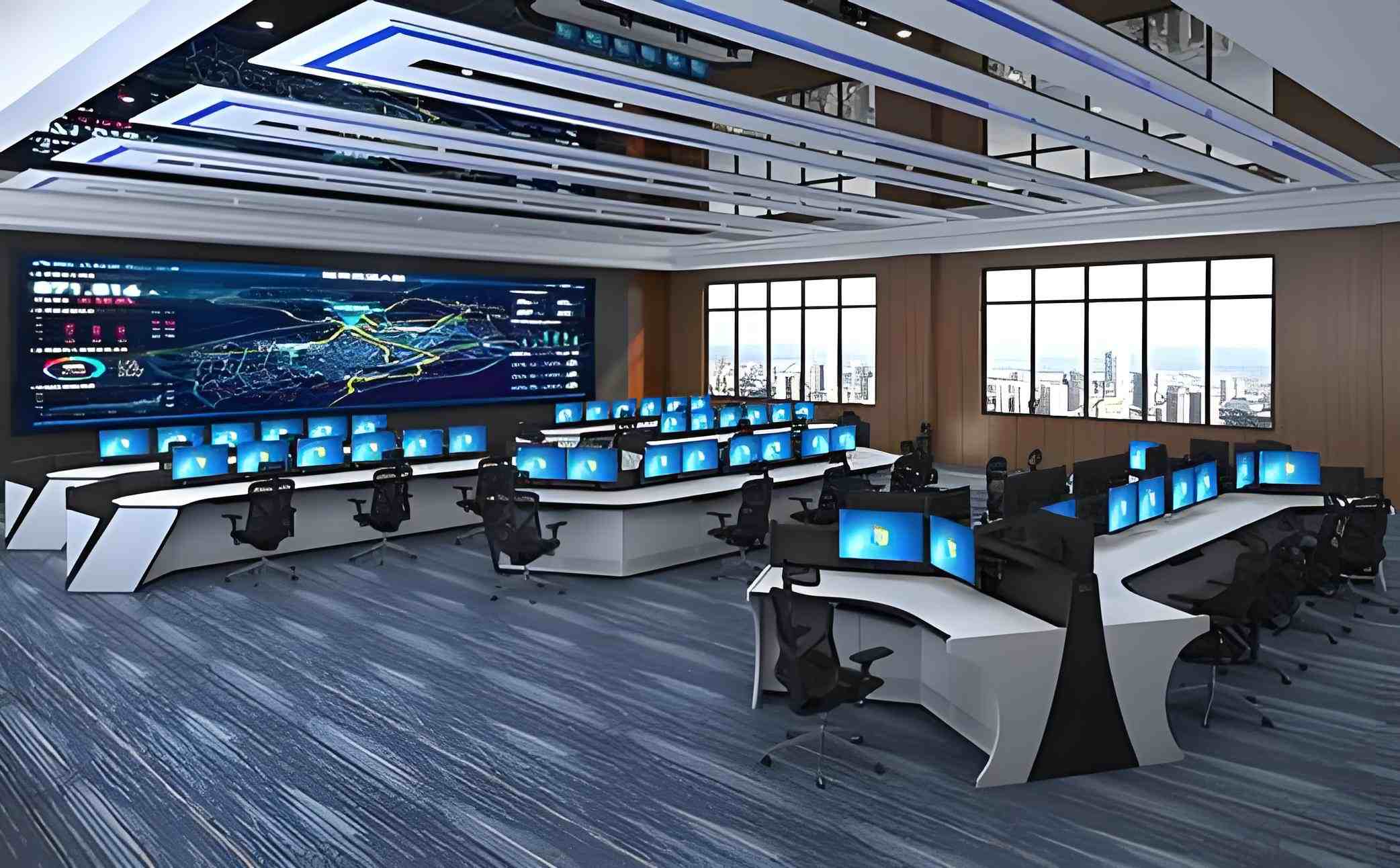

A termék teljesen moduláris, szabványosított gyártást tesz lehetővé, amely támogatja az egy vagy több állomás korlátlan összeillesztését. A vezérlőterem méretétől függően a Power Dispatching Console kombinálható lineáris típusú, ív típusú, U típusú és egyéb általános elrendezésekkel.

A moduláris felépítés lehetővé teszi a funkcionális modulok ingyenes kiegészítését, csökkentését és cseréjét, megkönnyítve a későbbi csarnokrekonstrukciót, kapacitásbővítést és a berendezés korszerűsítését. Alkalmas kis elosztóhálózati vezérlőhelyiségekbe, közepes méretű erőművek központi vezérlőtermeibe és nagy tartományi hálózati diszpécsercsarnokokba.

A termék előnyei

Az energiaipar 24 órás, nagy intenzitású felügyeleti forgatókönyveihez lett testreszabva. A Power Dispatching Console kiemelkedő előnyöket kínál az elektromágneses interferencia elleni küzdelemben, a statikus elektromosság kiküszöbölésében, a biztonsági védelemben, a szerkezeti stabilitásban és a hosszú távú tartósságban.

A hagyományos felügyeleti pultokhoz képest professzionálisabb, biztonságosabb és jobban alkalmazkodik a bonyolult elektromágneses környezetekhez.

Minden anyag tűzálló, környezetbarát és tartós, megfelel a nemzetközi ipari biztonsági szabványoknak és az energiaipari ellenőrzési követelményeknek. A termék előnyben részesített vezérlő munkaállomás az elektromos hálózattal foglalkozó vállalatok, erőművek, új energetikai projektek és energiamérnöki EPC vállalatok számára.

Alkalmazási kör

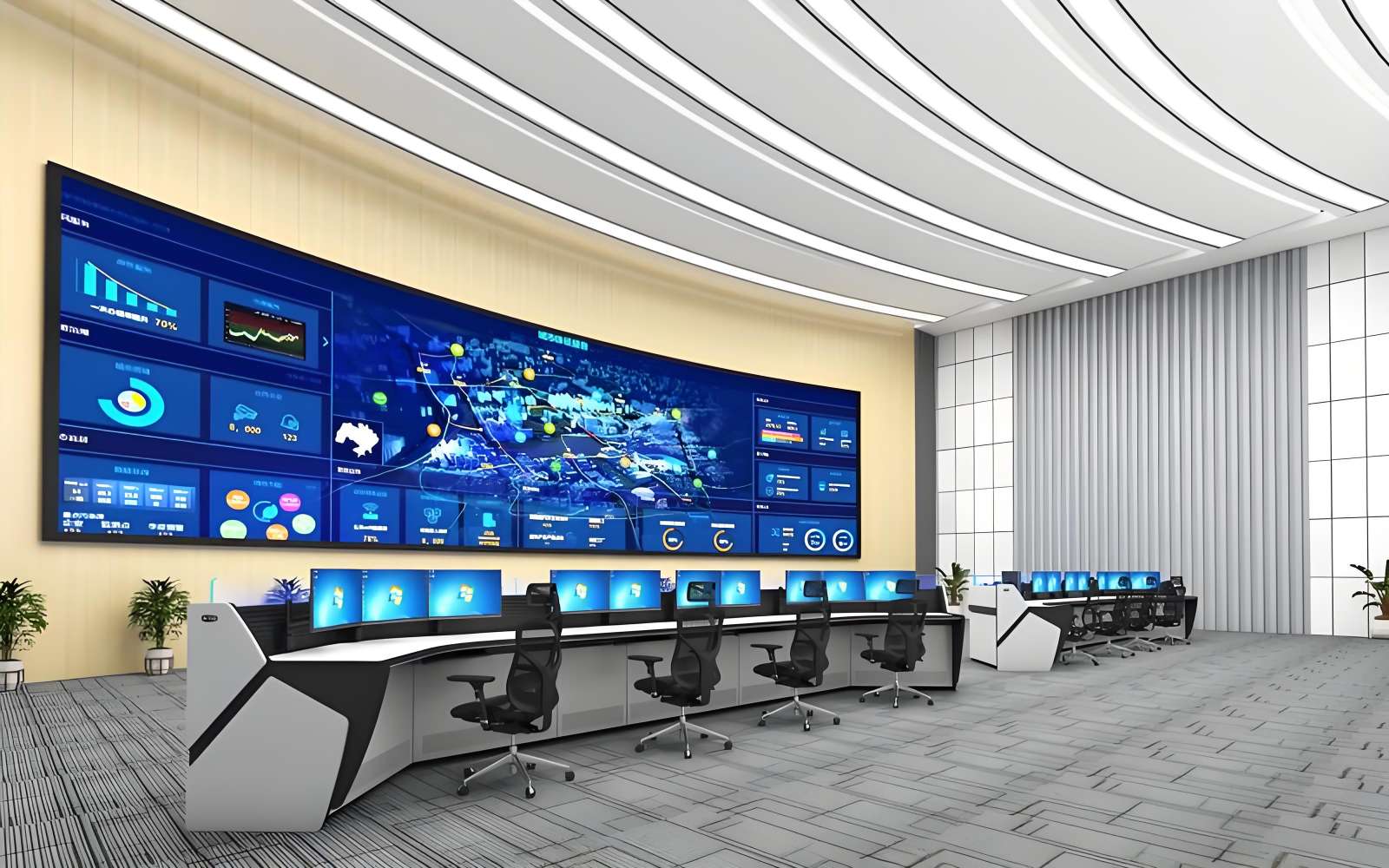

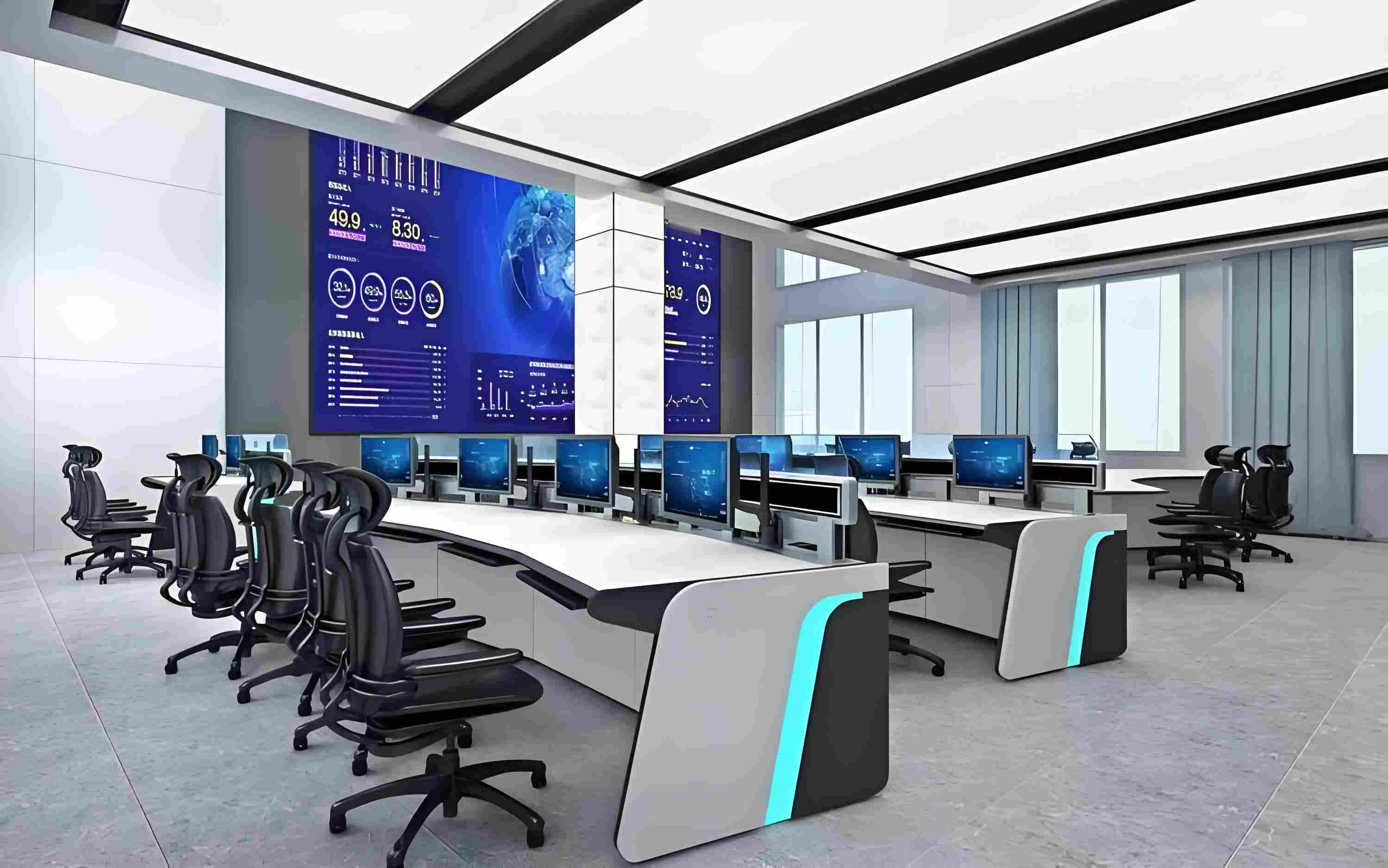

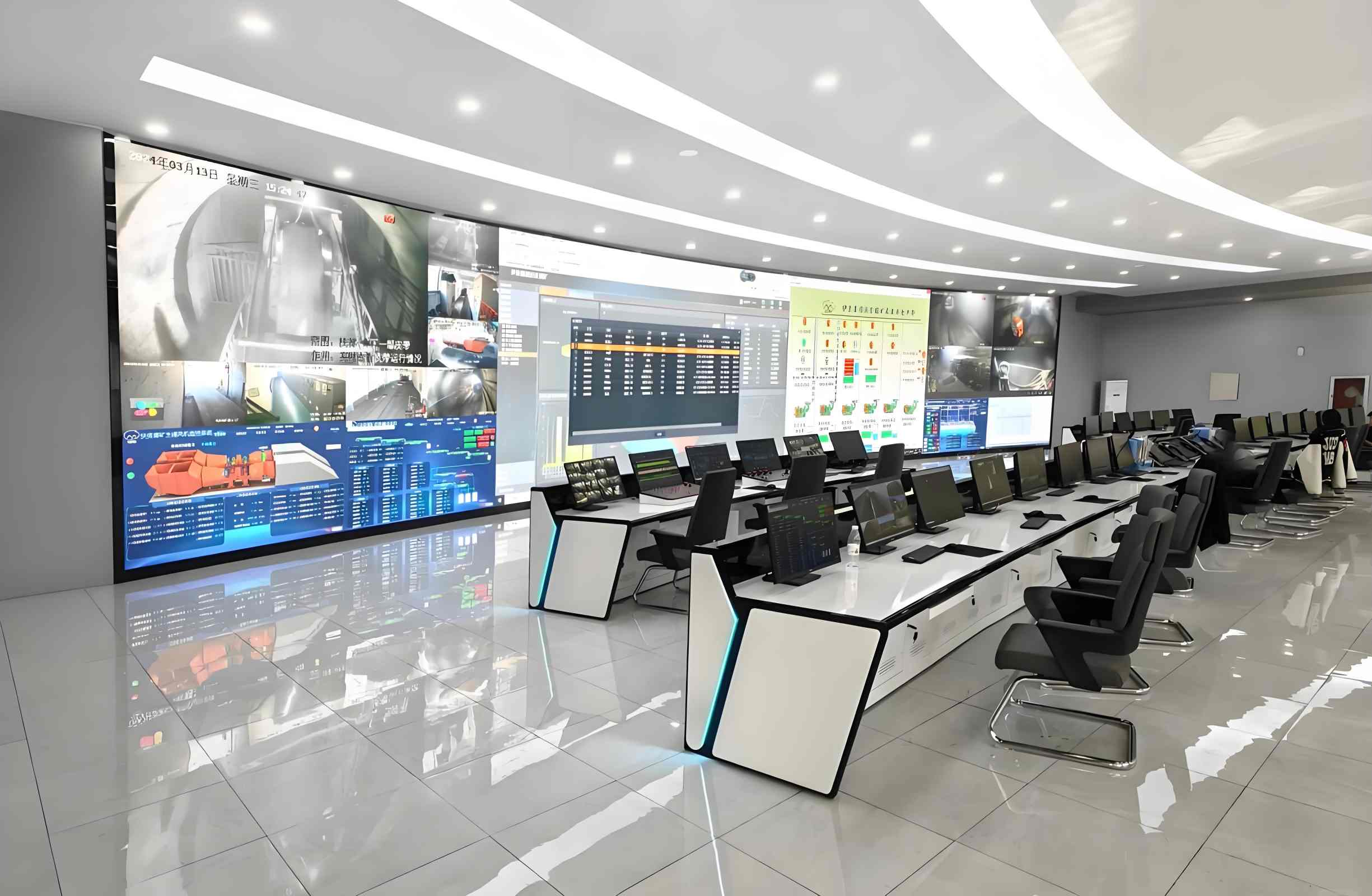

A Power Dispatching Console az elektromos hálózat diszpécserközpontjaira, az önkormányzati villamosenergia-iroda vezérlőhelyiségeire, az elosztóhálózat-felügyeleti központokra, a hőerőművek központi vezérlőtermeire, a vízerőművek felügyeleti helyiségeire, a szélenergia és a napenergia új energiavezérlő központjaira, az energiatároló állomások felügyeleti helyiségeire, az alállomási központosított vezérlőszobákra és az energiakommunikációs ütemező központokra vonatkozik.

Műszaki paraméterek

1. Keret anyaga: 1,5-2,0 mm SPCC hidegen hengerelt acél / 6063-T5 alumíniumötvözet
2. Munkalap anyaga: Opcionális antisztatikus HPL kompakt laminált vagy antisztatikus tűzálló lap
3. Felületi ellenállás: 10⁶–10⁹Ω
4. Földelési ellenállás: ≤1Ω
5. Statikus teherbírás: ≥100kg/㎡
6. Üzemmód: Fix / Elektromos magasságállítás opcionális
7. Vezetékezés: Független erős és gyengeáramú leválasztó csatorna
8. Élettartam: Több mint 15 év normál munkakörülmények között
